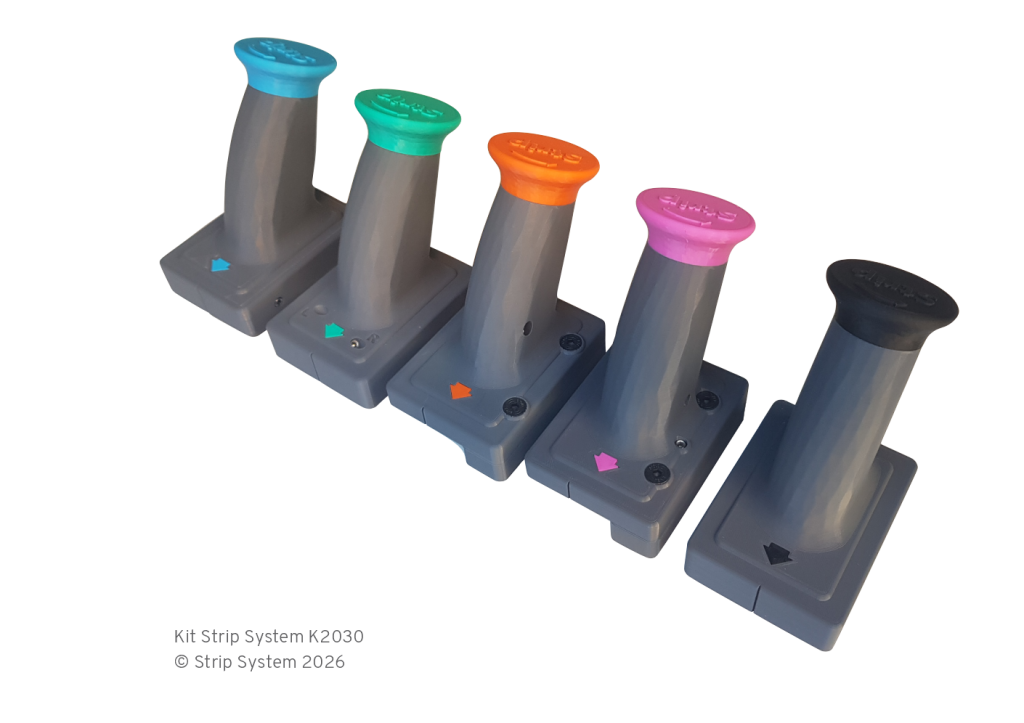

HERRAMIENTAS PARA LA FABRICACIÓN DE CONDUCTOS HVAC EN ALUMINIO PRE-AISLADO
Diseñadas para trabajar con el sistema de STRIPS
LAS MEJORES HERRAMIENTAS PARA LOS MEJORES PANELES
PIR-ALU
Kingspan | PIR-ALU desarrolla este contenido no solo como un instrumento más para el trazado de redes de conductos HVAC bajo la metodología Strip System, también es un elemento que permite reforzar y recordar los conceptos básicos simples que deben ser aplicados en todos los diseños.
Proporciona al modelador y/o ingeniero herramientas específicas útiles en cada una de las etapas del diseño, como son la configuración de equipos, modulador de conductos, soportes, inserción de refuerzos, cálculo de cantidades y la generación de reportes, entre otros.
Estos contenidos incluyen una plantilla donde se especifican los conductos y las piezas, tipos de conductos, parámetros compartidos y detalles, una serie de herramientas desarrolladas para la interfaz de Autodesk Revit acompañado de un manual como ayuda que describe cada una de las propiedades y buenas prácticas para el uso correcto de este desarrollo.
Llene el siguiente formulario para descargar el complemento y siga las indicaciones para su instalacion. Todos los campos son obligatorios:
Diseñada para simplificar el proceso de transformación de cantidades obtenidas mediante el Strip-System en paneles de espuma rígida de polisocianurato revestidos de aluminio (PIR-ALU), esta aplicación es fundamental para la eficiencia en la construcción de redes de conductos bajo este sistema.
Características Destacadas:
• Cálculo Automático: La herramienta calcula automáticamente los Strips necesarios en cada panel, identificando el desperdicio individual y el número de repeticiones requeridas.
• Configuración Personalizada: Ofrece la flexibilidad de configurar manualmente cada combinación o marcarlas para un recálculo rápido.
• Gestión de Proyectos: Permite organizar, optimizar y previsualizar la información por proyectos, lo que facilita el almacenamiento de varias opciones y la comparación de resultados.
• Versatilidad: Brinda la posibilidad de retomar trabajos inconclusos y realizar comparaciones con resultados previos, ofreciendo una experiencia de usuario completa y adaptable a las necesidades cambiantes.
Con esta herramienta, Kingspan | PIR-ALU proporciona a sus colaboradores una solución integral para mejorar la eficiencia y precisión en la planificación y ejecución de proyectos de construcción de redes de conductos.
Llene el siguiente formulario para registrarse y siga las indicaciones para su activación. Todos los campos son obligatorios:
Este es el contenido para la segunda pestaña.
Este desarrollo permite a los diseñadores definir cada tramo de la ruta crítica en un sistema HVAC a partir de la configuración individual de cada sección y sus propiedades. Con esta información, la herramienta calcula automáticamente la pérdida de presión acumulada en el punto más desfavorable y la cantidad de paneles PIR ALU necesarios para la construcción de cada pieza, conforme a la metodología Strip System.
El modelo de cálculo integra los principios fundamentales de la mecánica de fluidos, incluyendo la ecuación de continuidad, el diámetro equivalente, el factor de fricción y las pérdidas de carga. Todos los cálculos se realizan conforme a estándares internacionalmente reconocidos, como ASHRAE y la CIBSE Guide, ampliamente aceptados por la comunidad técnica del sector.
Adicionalmente, la herramienta permite configurar el idioma de trabajo y el sistema de unidades (métrico, imperial o combinado), adaptándose a distintas necesidades. El diseñador puede generar reportes detallados del sistema, desglosando cada tramo con sus propiedades y la pérdida total de carga, así como informes de materiales que incluyen la cantidad de strips, el número de piezas por tipología y dimensión, el área total, los paneles requeridos y el porcentaje estimado de desperdicio.
